在這里你可以了解到管夾閥相關信息，包括管夾閥常見型號、分類、膠管、工作原理、特點、比傳統金屬閥門的優勢、工作示意圖、應用范圍。
管夾閥型號
管夾閥常見型號有GJ41X、GJ341X、GJ641X、GJ841X、GJ941X等。
管夾閥分類
根據閥體結構可分為封閉式管夾閥(閥體為封閉式結構，適用于外環境復雜，保護內部膠管)和裸式管夾閥(閥體為框架式結構，膠管裸露，便于觀察和維護)。
根據啟閉機構可分為力矩式管夾閥和推力式管夾閥。
根據驅動方式可分為手動管夾閥、氣動管夾閥、電動管夾閥、液動管夾閥等等。

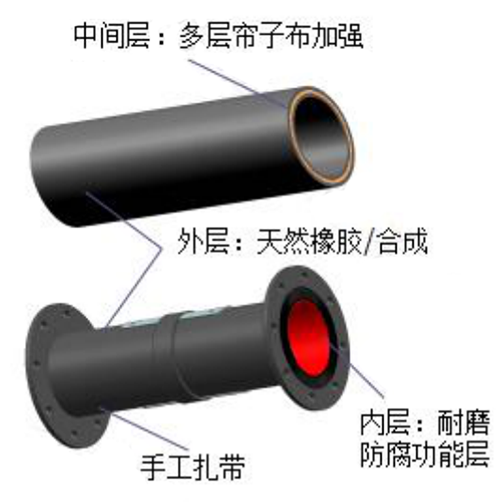

管夾閥膠管
管夾閥膠管是閥門中主要與介質接觸的零件，是任何管夾閥中最重要的零件，決定了管夾閥的質量。
管夾閥工作原理

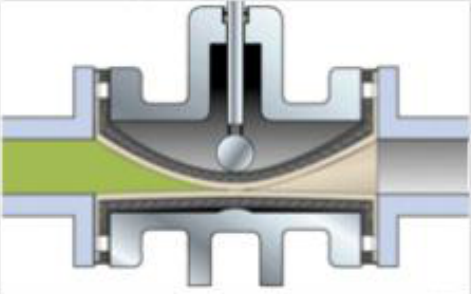

管夾閥在國內又被成為夾管閥、膠管閥、氣囊閥、箍斷閥，其工作原理主要通過驅動方式(如手動、氣動、電動等)擠壓內部膠管，從而達到開關或調節的作用，具體如下圖所示。
管夾閥特點
1、全通性彈性膠管無任何縫隙和死角，避免了膠管內的絮流和磨損。
2、全關時做到了雙向0泄露關閉(即使有殘留顆粒)，無需維護的密封件的內部安全設計。
3、膠管與管道系統自成一體,每次啟閉操作都能自清洗,無阻塞無泥垢產生。
4、針對不同工況可采用不同性能的橡膠配方管,適用復雜多種工況(高磨損、強腐蝕、一定高溫等)。
5、膠管是主要和介質接觸的零件,不需昂貴的合金閥體;且膠管更換方便快捷,更換一次膠管相當于換了一臺新閥門,節約成本。
6、多種驅動方式,可手動現場也可遠程,實現集中控制。
7、可做調節閥調節流量使用,智能調節型還可以實現斷電保護開/關等多種功能。
8、適用通徑廣,DN20-DN1500,適用溫度廣,-40C℃~+130℃。

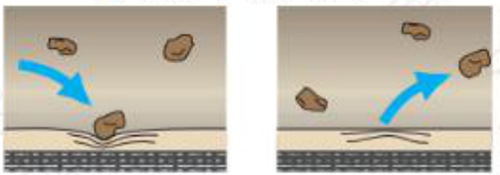

管夾閥工作示意圖
管夾閥比傳統金屬閥門的優勢
管夾閥是全通徑，沒有間隙、緊固件或者閥座影響閥門操作。如上圖所示，當磨損性顆粒撞擊合成橡膠表面時，撞擊先被吸收，然后傳回顆粒。彈性和韌性較好的合成橡膠套管磨損速度遠小于金屬閥門。
管夾閥應用范圍
管夾閥在采礦冶金業上的應用包括尾礦、浮選池、離心機控制、石灰送料、洗煤、礦山充填等等。
管夾閥在化學工業上的應用包括漿液/化學制品、工業處理、強酸堿介質、粉末、二氧化鈦等等。
管夾閥在電力行業的應用包括除灰系統、灰底處理、輸煤裝置、脫硫脫硝、FGD系統等。
管夾閥也可應用在制漿造紙廠、污水處理廠、建筑水泥、石油行業等。
