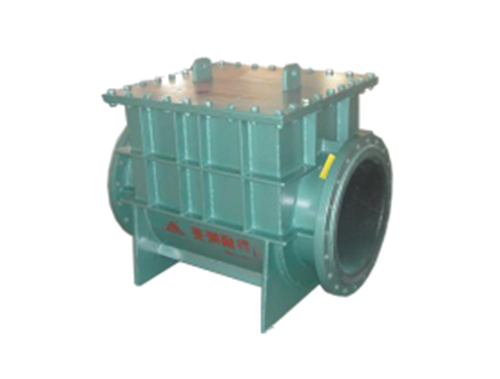

H44J臥式襯膠止回閥一般安裝在水平管道上，為旋啟式結構。
臥式襯膠止回閥優(yōu)點
1、結構簡單。
2、無需其它控制機構。
3、安裝維修方便。
臥式襯膠止回閥工作原理
臥式襯膠止回閥開啟時依靠介質的設計流動方向壓力將閥瓣推開使之正常工作，關閉時靠反向流動壓力將閥瓣壓緊在閥體密封面上，實現(xiàn)紡織漿液倒流的目的。

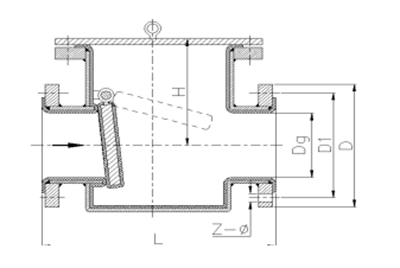

臥式襯膠止回閥結構示意圖
臥式襯膠止回閥注意事項
1、安裝時有方向要求，不可裝反。
2、選用時需滿足管道的工作壓力等級需求。
3、不同襯膠材料適用于不同的管道輸送介質。
臥式襯膠止回閥尺寸和重量
|
DN（mm） |
L |
H |
D |
重量（Kg） |
|
50 |
230 |
188 |
165 |
17 |
|
80 |
310 |
270 |
200 |
23 |
|
100 |
350 |
280 |
220 |
54 |
|
150 |
450 |
386 |
285 |
85 |
|
200 |
500 |
530 |
340 |
152 |
|
250 |
600 |
600 |
395 |
199 |
|
300 |
700 |
680 |
445 |
306 |
|
350 |
800 |
790 |
505 |
465 |
|
400 |
900 |
840 |
565 |
580 |
|
450 |
1000 |
900 |
615 |
780 |
|
500 |
1100 |
980 |
670 |
810 |
|
600 |
1300 |
1050 |
780 |
962 |
|
700 |
1450 |
1130 |
895 |
1098 |
|
800 |
1600 |
1220 |
1015 |
1253 |
